一，現狀分析
施工地點為行政樓5樓，6樓，現狀如下：
1，地面網線和電線在前次搬遷后均被剪斷留用；
2，網線均能通到機房，需要尋線確定位置；
3，電線均連到了配電箱，可使用；
4，施工區域均有天花，地毯；
5，6樓為領導辦公層；
二，綜合布線需求
家具搬遷到位后，需完成下列事項：
1，桌面網絡保障正常可使用；
2，桌面強電保障正常可使用；
3，會議室音響廣播系統正常可使用（常規音響布置）
4，WIFI6無線覆蓋正常（待定）；
三，綜合布線要求
針對綜合布線提出一下幾點要求：
1，網線要求采用6類線材，卡位終端可以直接做水晶頭，桌面預留1.5米以上的線長；
2，每個卡位必須至少配2個3插強電插口；
3，布線方案要考慮整體美觀和便于維護性；
4，全部工期要求必須在7天內完成；
5，方案可以從簡，但必須包含點位分布，機柜擺放，走線布局，互聯等信息說明。
四，綜合布線方案
基于客戶布線要求和現場情況，以下幾個施工關鍵點需著重考慮：
1，桌面網絡和機房網絡連通，可正常使用；
2，桌面強電可正常使用；
3，線路走線設計整體美觀，便于維護；
4，方案成本需考慮；
結合客戶需求及要求，我們設計以下方案：
1，桌面網絡需正常可使用，以下是現場實圖：

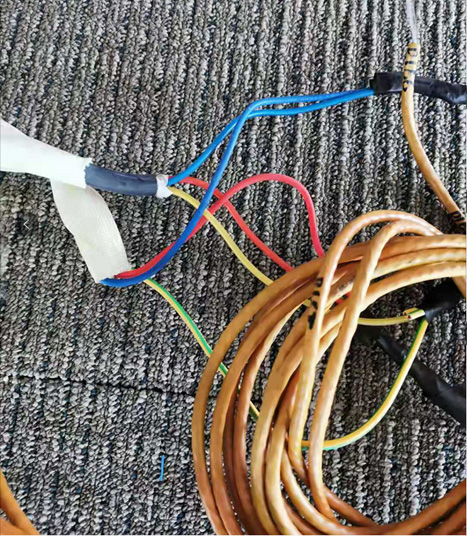

▲ 辦公室線纜-現場圖
從現場發現所有的網線和電源線均被剪斷，網線要再利用起來必須得接線，有三個方案可供選擇，如下：
1）使用六類模塊進行端接，延長線到桌面。由于模塊端接數量多，會有大塊凸起，而且模塊較為昂貴，從成本及使用美觀考慮，該方案不建議使用；
2）從機房重新拉線到桌面。該方案線材使用量非常大，而且施工困難，成本高，不建議使用；
3）在辦公區域分塊設計匯聚點，安裝小機柜和設備，重新拉線到桌面。該方案線材使用量少，施工成本及物料成本低，建議使用（本方案采用）。
2，強電點位走線考慮美觀實用安全即可。
3，匯聚點位選擇及施工設計
根據客戶提供的圖紙及現場勘查，我們設計以下匯聚點，設計主要考慮有以下幾點：
3）匯聚點安裝位置合理，顯得不突兀，整體美觀；
4）設計走線美觀，能隱藏盡量隱藏布線。
1，基于上述考慮我們根據圖紙及現場，規劃下述幾個匯聚點：
▲企業綜合布線方案-案例圖/ *總共設計8 個機柜匯聚點
4，機柜的位置及規格選擇

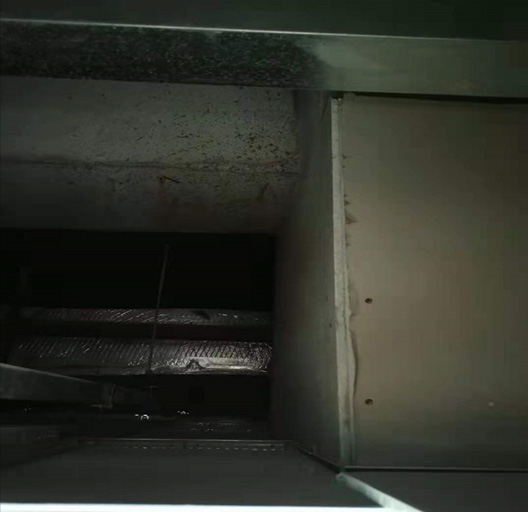

從整體美觀考慮及現場勘查，我們設計機柜的安裝位置位于天花上，可以隱藏安裝，不暴露在員工視野中，如下圖：
*考慮到天花上方位置有限，我們采用6U小機柜，方便安裝。
5，線纜走線方式及設計

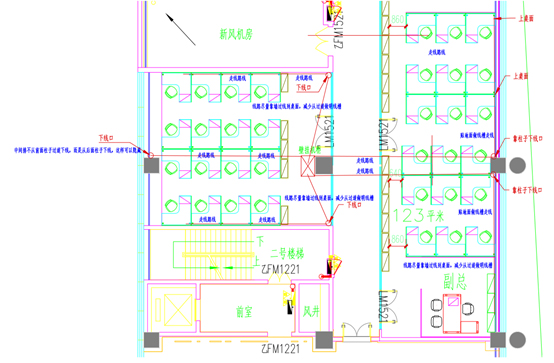

從整體美觀考慮，我們設計走線方式盡量隱藏，以下為5樓綜保部+備用的匯聚點走線示例：
▲ 企業辦公點位圖
1）走線不直上直下，盡量從角落下線；
2）優先選擇可以隱藏線路的方案，盡量不從過道過線；
3）玻璃幕墻區域盡量貼地走線，不影響美觀；
4）機柜位置選擇盡量居于區域的中間，方便走線；
5）機柜供電就近接入。
6，施工完成后，對每個點位的強電和弱電進行測試，測試正常后交付。
綜上，為本次綜合布線的簡要方案，希望能對您有幫助！
